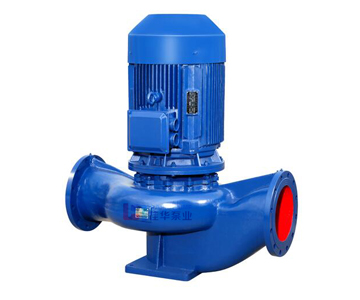

ISG系列单级单吸立式管道离心泵，是本单位科技人员联合国内水泵专家选用优秀水力模型，采用单机单吸离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。
ISG系列单级单吸立式管道离心泵，是本单位科技人员联合国内水泵专家选用优秀水力模型，采用单机单吸离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。同时根据使用温度、介质等不同在ISG型基础上派出适用热水、高温、腐蚀性化工泵、空调冷却循环水、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点。
1、吸入压力≤1．0MPa，或泵系统最高工作压力≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa，泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95％。
3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。
注：如使用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。
产品特点
1、结构紧凑，ISG系列泵为立式结构ISW系列为卧式结构，机泵一体、外形美观、占地面积少，与普通卧式泵比较，占地面积减少30%。如采用户外电机则无需泵房，可置于户外使用。
2、轴封采用优质机械密封。泵运行平稳、噪音低、组件同心度高。电机和泵直联，简化了中间结构，增加了运行的平稳性，叶轮具有极好的动静平衡，运行时无振动、低噪音，延长了泵的使用寿命，改善了使用环境。
3、采用先进水力模型，具有效率高，性能好等特点。
4、ISG系列泵进出口均为水平方向；ISW系列泵进口为水平方向，出口为垂直向上结构，便于管路布置。
产品用途
1、ISG/ISW直联式离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。
2、IRG/ISWR卧式热水泵广泛适用于：冶金、化工、纺织、造纸、以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，SWR型使用温度T≤120℃。
3、IHG/ISWH卧式化工泵，供输送不含固体颗料，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20~C～+120℃。
4、ISGB/ISWB卧式管道油泵，供输送汽油、煤油、柴油等用油类产品或易燃、易爆液体，被输送介质温度为一20~C～+120℃。
工作条件
1、吸入压力≤1．6MPa，或泵系统最高工作压力 ≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa、泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应 在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95％。
3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。
注：如使用介质为带有细小颗粒，请在订货时注明，以便我公司采用耐磨式机械密封。
型号意义
ISG100-160(I)A(B)
ISG表示直联式离心泵
100表示泵进出口公称直径mm
160表示叶轮名义外径mm
I表示流量分类
A表示叶轮经第一次切割
B表示叶轮经第二次切割
温馨提醒：为了节约您查看时长，该页面只放置部分参数表，如有需要您可以直接联系客服咨询、选型及报价！
序号 | 型号 | 流量Q | 扬程 (m) | 效率 (％) | 转速 (r/min) | 电机功率(kW) | 允许汽蚀余量(m) | |
(m3/h) | (L/s) | |||||||
1
|
15-80
| 1.1 1.5 2.0 | 0.3 0.42 0.55 | 8.5 8 7 | 26 34 34 |
2800
|
0.18
|
2.3
|
2
|
20-110
| 1.8 2.5 3.3 | 0.5 0.69 0.91 | 16 15 13.5 | 25 34 35 |
2800
|
0.37
|
2.3
|
3
|
20-160
| 1.8 2.5 3.3 | 0.5 0.69 0.91 | 33 32 30 | 19 25 23 |
2900
|
1.1
|
2.3
|
4
|
25-110
| 2.8 4 5.2 | 0.78 1.11 1.44 | 16 15 13.5 | 34 42 41 |
2900
|
0.55
|
2.3
|
5
|
25-125
| 2.8 4 5.2 | 0.78 1.11 1.44 | 20.6 20 18 | 28 36 35 |
2900
|
0.75
|
2.3
|
6
|
25-125A
| 2.5 3.6 4.6 | 0.69 1.0 1.28 | 17 16 14.4 | 27 35 34 |
2800
|
0.55
|
2.3
|
7
|
25-160
| 2.8 4 5.2 | 0.78 1.11 1.44 | 33 32 30 | 24 32 33 |
2900
|
1.5
|
2.3
|
8
|
25-160A
| 2.6 3.7 4.9 | 0.72 1.03 1.36 | 29 28 26 | 22 31 32 |
2900
|
1.1
|
2.3
|
9
|
32-125
| 3.5 5 6.5 | 0.97 1.39 1.8 | 22 20 18 | 40 44 42 |
2900
|
0.75
|
2.3
|
10
|
32-125A
| 3.1 4.5 5.8 | 0.86 1.25 1.61 | 17.6 16 14.4 | 38 42 40 |
2900
|
0.55
|
2.3
|
11
|
40-100
| 3.75 6.3 7.5 | 1.04 1.75 2.08 | 13.2 12.5 11.5 | 46 54 53 |
2900
|
0.75
|
2.3
|
12
|
40-125
| 3.75 6.3 7.5 | 1.04 1.75 2.08 | 21.5 20 18.5 | 40 46 44 |
2900
|
1.1
|
2.3
|
13
|
40-125A
| 3.2 5.6 6.4 | 0.89 1.56 1.78 | 18 16 14.5 | 40 45 42 |
2900
|
0.75
|
2.3
|
14
|
40-160
| 3.75 6.3 7.5 | 1.04 1.75 2.08 | 34 32 30 | 34 40 40 |
2900
|
2.2
|
2.3
|
15
|
40-160A
| 3.5 5.9 7.0 | 0.97 1.64 1.94 | 29 28 26.5 | 33 39 39 |
2900
|
1.5
|
2.3
|
16
|
40-160B
| 3.2 5.2 6.5 | 0.89 1.53 1.8 | 25.5 24 23 | 34 38 37 |
2900
|
1.1
|
2.3
|
17
|
40-200
| 3.75 6.3 7.5 | 1.04 1.75 2.08 | 52 50 48 | 25 33 32 |
2900
|
4.0
|
2.3
|
序号 | 型号 | 流量Q | 扬程 (m) | 效率 (％) | 转速 (r/min) | 电机功率(kW) | 允许汽蚀余量(m) | |
(m3/h) | (L/s) | |||||||
18
|
40-200A
| 3.5 5.9 7.0 | 0.97 1.64 1.94 | 45.5 44 42 | 26 31 32 |
2900
|
3.0
|
2.3
|
19
|
40-200B
| 3.2 5.5 6.5 | 0.89 1.53 1.80 | 39 38 36.5 | 25 31 32 |
2900
|
2.2
|
2.3
|
20
|
40-250
| 3.75 6.3 7.5 | 1.04 1.75 2.08 | 82 80 74 | 23 28 28 |
2900
|
7.5
|
2.3
|
21
|
40-250A
| 3.5 5.9 7.0 | 0.97 1.64 1.94 | 72 70 67 | 24 28 27 |
2900
|
5.5
|
2.3
|
22
|
40-250B
| 3.2 5.5 6.5 | 0.89 1.53 1.80 | 62 60 57 | 23 27 27 |
2900
|
4.0
|
2.3
|
23
|
40-100(I)
| 7.5 12.5 15 | 2.08 3.47 4.17 | 13.6 12,5 11,5 | 55 62 60 |
2900
|
1.1
|
2.3
|
24
|
40-100(I)A
| 6.5 11.2 13.0 | 1.8 3.11 3.61 | 11.5 10 9 | 50 60 58 |
2900
|
0.75
|
2.3
|
25
|
40-125(I)
| 7.5 12.5 15 | 2.08 3.47 4.17 | 21.5 20 18.5 | 48 58 57 |
2900
|
1.5
|
2.3
|
26
|
40-125(I)A
| 6.5 11.2 13.0 | 1.8 3.11 3.61 | 18.5 17.2 15.5 | 45 56 56 |
2900
|
1.1
|
2.3
|
27
|
40-160(I)
| 7.5 12.5 15 | 2.08 3.47 4.17 | 33.5 32 30.5 | 45 52 52 |
2900
|
3.0
|
2.3
|
28
|
40-160(I)A
| 7.0 11.7 14.0 | 1.94 3.25 3.89 | 29.5 28 26.5 | 44 51 50 |
2900
|
2.2
|
2.3
|
29
|
40-160(I)B
| 6.5 10.5 13.0 | 1.8 2.92 3.61 | 23.5 22.5 21.0 | 41 50 50 |
2900
|
1.5
|
2.3
|
30
|
40-200(I)
| 7.5 12.5 15 | 2.08 3.47 4.17 | 52 50 48 | 36 46 46 |
2900
|
5.5
|
2.3
|
31
|
40-200(I)A
| 7.0 11.7 14.0 | 1.94 3.25 3.89 | 45.5 44.5 42.5 | 35 45 46 |
2900
|
4.0
|
2.3
|
32
|
40-200(0B
| 6.5 10.5 13.0 | 1.8 2.92 3.61 | 36.5 35 33.5 | 33 44 43 |
2900
|
3.0
|
2.3
|
33
|
40-250(I)
| 7.5 12.5 15 | 2.08 3.47 4.17 | 82 80 78.5 | 28.5 38 41 |
2900
|
11.0
|
2.3
|
34
|
40-250(I)A
| 7.0 11.7 14.0 | 1.94 3.25 3.89 | 71.5 70 68.5 | 27 38 40 |
2900
|
7.5
|
2.3
|
序号 | 型号 | 流量Q | 扬程 (m) | 效率 (％) | 转速 (r/min) | 电机功率(kW) | 允许汽蚀余量(m) | |
(m3/h) | (L/s) | |||||||
35
|
40-250(I)B
| 6.5 10.8 13.0 | 1.8 3.0 3.61 | 62 60 58 | 26 37 36 |
2900
|
7.5
|
2.3
|
36
|
40-250(I)C
| 6 10 12 | 1.66 2.77 3.33 | 53.3 52 51 |
36
|
2900
|
5.5
|
2.3
|
37
|
50-100
| 7.5 12.5 15 | 2.08 3.47 4.17 | 13.6 12.5 11.5 | 55 62 60 |
2900
|
1.1
|
2.3
|
38
|
50-100A
| 6.5 11.2 13.0 | 1.8 3.11 3.61 | 11.5 10 9 | 50 60 58 |
2900
|
0.75
|
2.3
|
39
|
50-125
| 7.5 12.5 15 | 2.08 3.47 4.17 | 21.5 20 18.5 | 48 58 57 |
2900
|
1.5
|
2.3
|
40
|
50-125A
| 6.5 11.2 13.0 | 1.8 3.11 3.61 | 18.5 17.2 15.5 | 45 56 56 |
2900
|
1.1
|
2.3
|
41
|
50-160
| 7.5 12.5 15 | 2.08 3.47 4.17 | 33.5 32 30.5 | 45 52 52 |
2900
|
3.0
|
2.3
|
42
|
50-160A
| 7.0 11.7 14.0 | 1.94 3.25 3.89 | 29.5 28 26.5 | 44 51 50 |
2900
|
2.2
|
2.3
|
43
|
50-160B
| 6.5 10.5 13.0 | 1.8 2.92 3.61 | 23.5 22.5 21.0 | 42 50 50 |
2900
|
1.5
|
2.3
|
44
|
50-200
| 7.5 12.5 15 | 2.08 3.47 4.17 | 52 50 48 | 36 46 46 |
2900
|
5.5
|
2.3
|
45
|
50-200A
| 7.0 11.7 14.0 | 1.94 3.25 3.89 | 45.5 44.5 42.5 | 35 45 46 |
2900
|
4.0
|
2.3
|
46
|
50-200B
| 6.5 10.5 13.0 | 1.8 2.92 3.61 | 36.5 35 33.5 | 33 44 43 |
2900
|
3.0
|
2.3
|
47
|
50-250
| 7.5 12.5 15 | 2.08 3.47 4.17 | 82 80 78.5 | 28.5 38 41 |
2900<, /DIV>
|
11.0
|
2.3
|
48
|
50-250A
| 7.0 11.7 14.0 | 1.94 3.25 3.89 | 71.5 70 68.5 | 27 38 40 |
2900
|
7.5
|
2.3
|
49
|
50-250B
| 6.5 10.8 13.0 | 1.8 3.0 3.61 | 62 60 58 | 26 37 36 |
2900
|
7.5
|
2.3
|
50
|
50-250C
| 6 10 12 | 1.66 2.77 3.33 | 53.3 52 51 |
36
|
2900
|
5.5
|
2.3
|
51
|
50-100(I)
| 15 25 30 | 4.17 6.94 8.33 | 14.0 12.5 11.0 | 65 69 69 |
2900
|
1.5
|
2.5
|
注：您可以提供需要参数或者工况，让在线客服帮您选型！
